El esquema de una instalación de aire comprimido representa el recorrido del aire desde que lo genera el compresor hasta que llega tratado a cada punto de consumo, pasando por el calderín, el secador, los filtros y la red de distribución. Conocer este esquema y el orden correcto de cada elemento es fundamental, porque un componente mal ubicado hace que toda la instalación pierda eficiencia o que el aire llegue con humedad e impurezas.
En esta guía repasamos cada elemento del esquema, en qué orden se coloca y por qué, para que entiendas cómo se diseña una red de aire comprimido bien resuelta.
Los componentes de una instalación de aire comprimido
Una instalación completa se compone de varios elementos que trabajan en cadena. Estos son, en el orden en que el aire los atraviesa:
1. Compresor. Es el corazón del sistema. Aspira el aire ambiente y lo comprime a la presión de trabajo. Puede ser de pistón o de tornillo según la demanda.
2. Calderín o depósito. Acumula el aire comprimido, estabiliza la presión y absorbe los picos de demanda. También permite que una primera parte de la humedad se condense y decante.
3. Secador. Elimina la humedad del aire para evitar condensaciones en la red. Lo más habitual es un secador frigorífico.
4. Filtros. Retienen partículas, aerosoles de aceite y otras impurezas. Suelen colocarse en línea, con distintos grados de filtración según la calidad de aire requerida.
5. Purgas de condensado. Evacúan el agua acumulada en el calderín y en los puntos bajos de la red.
6. Red de distribución. La tubería, habitualmente de aluminio, que lleva el aire a cada punto de consumo, con sus derivaciones, bajantes y tomas.
El orden correcto del esquema y por qué importa
El orden de los elementos no es arbitrario. El aire debe recorrer el sistema en la secuencia compresor → calderín → secador → filtros → red, porque cada etapa prepara el aire para la siguiente. Por ejemplo, el calderín antes del secador permite que el aire llegue más frío y con parte de la humedad ya decantada, lo que hace trabajar mejor al secador. Y los filtros después del secado retienen las impurezas sin saturarse de agua. Alterar este orden reduce la eficiencia del tratamiento y acorta la vida de los componentes.
Un principio clave es la bajada en pendiente y las tomas por la parte superior de la tubería: la red principal se instala con una ligera inclinación para que el condensado se dirija a los puntos de purga, y las derivaciones a los equipos salen desde la parte alta del tubo, de modo que el agua no baje hacia las herramientas.

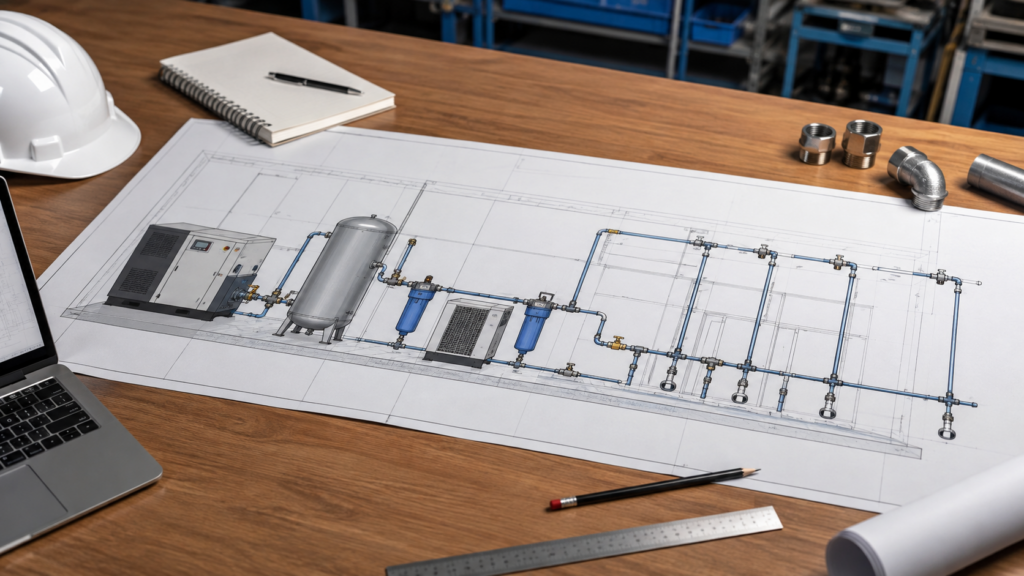

Esquema tipo de una instalación de aire comprimido

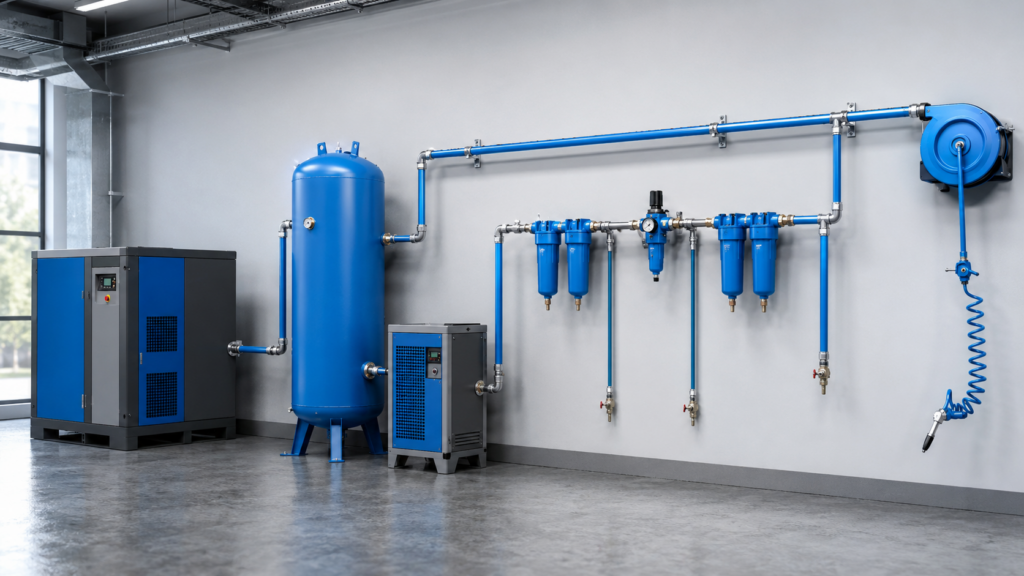

En una instalación estándar, el aire sale del compresor hacia el calderín, donde se acumula y estabiliza. De ahí pasa al secador frigorífico, que retira la humedad, y a continuación atraviesa los filtros que eliminan partículas y aceite. Ya tratado, entra en la red de distribución de aluminio, que lo reparte por la nave mediante un anillo o líneas ramificadas hasta cada punto de consumo, con purgas en los puntos bajos para evacuar cualquier condensado residual. Este esquema básico se adapta después al tamaño de la nave, al caudal y a la calidad de aire que exija cada proceso.
Distribución de la red: anillo o ramificada
La red de distribución puede diseñarse de dos formas. En anillo cerrado, la tubería forma un circuito que rodea la nave, lo que reparte mejor la presión y garantiza suministro constante aunque aumente la demanda en un punto. En distribución ramificada (en espina de pez), una línea principal alimenta derivaciones hacia cada zona; es más sencilla y económica, adecuada para naves pequeñas o consumos moderados. La elección depende del tamaño de la instalación y de la uniformidad de presión que se necesite.
